作者：李向前
我们医院手术室的无影灯为整体反射型无影灯，其光源为卤钨灯，品牌为德国martin，型号为ML501，2006年出厂，至今已使用了18年，目前来说故障率非常高。
无影灯结构

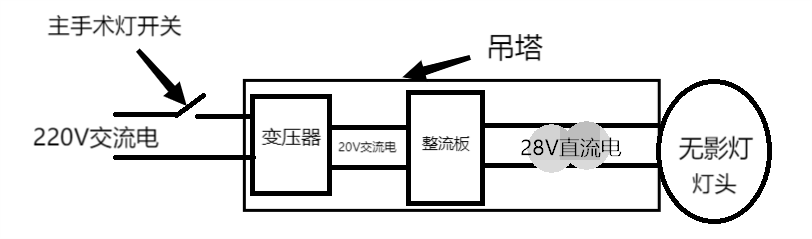

无影灯可以分为两部分：吊塔和无影灯灯头。
1、吊塔包含变压器、整流板和机械悬臂系统
变压器：将220V交流电转换成20V交流电。因其内部有两个温度保险，温度过高，容易开路。
整流板：将20V交流电变成28V直流电。
机械悬臂系统：28V直流电通过悬臂为灯头供电；对灯头进行全方位的准确定位，让使用者方便自如地调整光照方位。
2、无影灯灯头由光源组件、隔热组件、反光罩、驱动电源板、按键板等组成。
光源组件：包含2个灯座、2个灯泡和一个电机，都为易损部件，故障率极高。
隔热组件：起保护作用，防止烫伤，不易损坏。
反光罩：聚光作用，不易损坏。
驱动电源板：28V直流电接入驱动电源板，控制转换为三组电压，分别为2个灯泡、电机供电。因其电流大，使用时间长，极易烧毁。
按键板：控制灯的开关。
故障一：灯不亮。
维修：1、取下手柄，测量灯泡和灯座的好坏——如有损坏，更换新的即可；如无损坏，做
下一步检查。
2、打开灯头后盖，找到28V直流电输入端，按下主手术灯开关，用万用表测量28V直流电的有无——有，则驱动电源板故障，维修或更换驱动电源板；无，则做下一步检查。
3、从通风口爬到天花板之上，找到吊塔上的变压器，按下主手术灯开关，测量220V交流电——无，则市电问题，维修线路；有，则测量变压器输出端。
4、测量变压器输出端电压——没有20V交流电，则变压器损坏，更换或维修变压器；有20V交流电，则悬臂线路故障，更换悬臂。
故障二：灯头不能定位。
维修：悬臂主关节下方有颗螺丝，适当调节螺丝的松紧即可。
