作者：黄海龙
一体化手术室 设计和建设
在医院高质量发展、医疗设备、医学技术的快速发展的背景下，手术室的设计和建设也原来越复杂，越来
越精细，越来越集中(多专业、多学科、多类型)。
内装环境改善 智能化手术室 物联化手术室
早期手术室注重内装环境的改善。 智能呼叫，监控、全景摄像、背景音乐等 强化智能装备、机电运维的应用。
<2002 2002 2006 2010 2014 2020

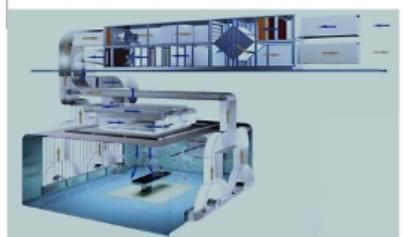

空气洁净手术室
基于洁净技术的内装环境和洁净空气处理技术。
‎

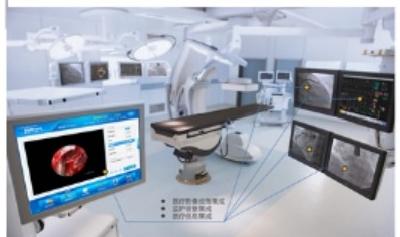

一体化影像手术室
手术过程的影像调阅，手术示教、会诊，交互。
‎

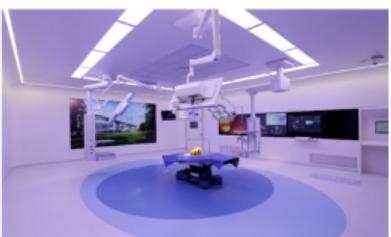

精益化智慧手术室
关注围术期手术全流程使用，强化数据价值。
数字化手术室digital operating room:以计算机、物联网 、移动互联网、智能楼宇等信息技术为基础，建立的满足手术相关 活动信息手机、处理、整合、存储、传输及应用的全维度、全过程 、全数字化手术室支撑环境。 |
数字一体化手术室： 一体化手术室是随着微创技术的发展而涎 生的一个新的医疗项目，它是以创造手术室的高效率、高安全性、 以及提升手术室对外交流平台为目的的多个系统(如医学、工控， 通讯、数码等)的综合运用。
净化工程+硬件设备+设备物联+信息化，可以说你给我个空间， 我从0-1都给你做了。 |
2020-11-07发布
‎
2020-11-07实施
中国医学装备协会 发 布
标准数字化手术室 |
4.2 标准数字化手术室
4.2.1 标准数字化手术室建筑环境应符合下列规定：
a) 数字化手术室的建筑环境应满足开展各类医疗手术类型的要求，按照GB50333 要求进行设
计，应确保洁净手术室的气密性；
b) 数字化手术室房间内应预留好摄像设备的安装位置、信号线、电源及操作空间；
c) 数字化手术室建设时应选择好数字化显示屏的安装位置，安装部位满足显示屏的荷载要求，预 留电源插座、信号线及操作空间；
d) 数字化手术室内部的显示单元、数字化控制台选择的安装位置，显示屏幕中心高度应符合人 体工程学，宜在墙板开孔，嵌入安装；
e) 数字化手术室内部的各种数字化设备的安装位置不应在送风口的下方。
4.2.2 标准数字化手术室装饰装修应符合GB50333 的要求。
‎
数字化复合手术室 |
4.3.2 数字化复合手术室空间设计应符合表1的要求。
表 1 数字化复合手术室空间设计要求
名称 | 手术室空间尺寸(长×宽×高 |
MRI复合手术室 | 不宜小于8000 mm×7000mm×4500 mm |
CT复合手术室 | 不宜小于8000 mm×7000 mm×4500 mm |
DSA复合手术室 | 不宜小于9000 mm×7000 mm×4500 mm |
机器人数字化复合手术室 |
4.4 机器人数字化复合手术室
4.4.1 手术室面积宜在45m² 以上，长宽最佳比例为1:1,有条件时可配备设备存放间。
4.4.2 为保证手术机器人系统各组成部分能够在日常手术期间流畅工作，可根据床头位以及医生站位 来确定麻醉吊塔、外科吊塔、手术无影灯、吊臂显示器、远程转播显示器、全景摄像机等的安装位置，手术 室的高度应≥3 m。结构荷载应满足洁净手术室的要求。
术中多联复合手术室 |
4.6 术中多联复合手术室
4.6.1 多联复合手术室设备组合类型可为多联复合一CT(DSA+CT) 、 多联复合 一MR(DSA+MR)、
多联复合一CT-MR(DSA+CT+MR)。
数字化手术室设计思路：数字化手术室的设计思路就是为重点临床科室提供更好用的信息化、智 能化手术室平台，实现手术室智慧式管理和运行。
影像控制
数字化手术室
设计思路
精细管理
手术室内的数字手术支持以人机交互为核心，全面管控，具备未来无缝扩展能力
洁净度在线监测
全景摄像机记录手 术室内情况
24寸手术医生观看
内窥镜、PACS图像
扩展
1、 万物互联
2、 数据追溯 3、 数据分析 4、 管理辅助
5、 自动场景
基于手术业务运营的 “多维度的数字化手术集成系统”
图像显示
数字化手术室集成系统
全景
术野
‎
PACS
护士站
‎
会场画面
DSA 实时
‎
可接入90%以上主流品牌，例如： 史赛克、奥林巴斯、斯托斯等内 镜 ，德尔格、迈瑞、GE等品牌麻 醉机，呼吸机，监护仪
麻醉机
‎
内窥镜
‎
监护仪
‎
影像信号
基于手术业务运营的 “多维度的数字化手术业务交互体系”
DasMed Lean IORS
数字手术交互体系
‎
‎
公共信息交互控制

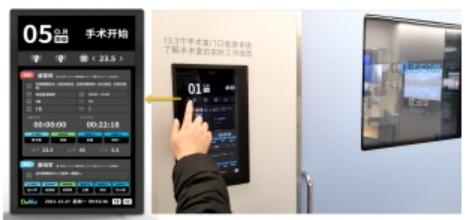

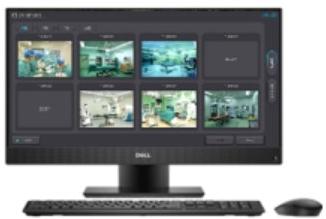

在手术室门口部署门口信息交互终端，实现重
要信息提醒、手术进程获取等公共信息服务。

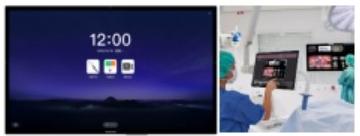

手术医生信息交互控制
设置手术床旁控制终端，实现医
生术中控制，在手术医生背面墙
面设置多功能控制大屏，方便获
取资料，手术导航、设备控制等
‎
医生
‎
巡回护士全能工作交互控制
公共 i
建立手术巡回护士的高效集
成数字化交互工作站，帮助
护士更快捷的完成工作。

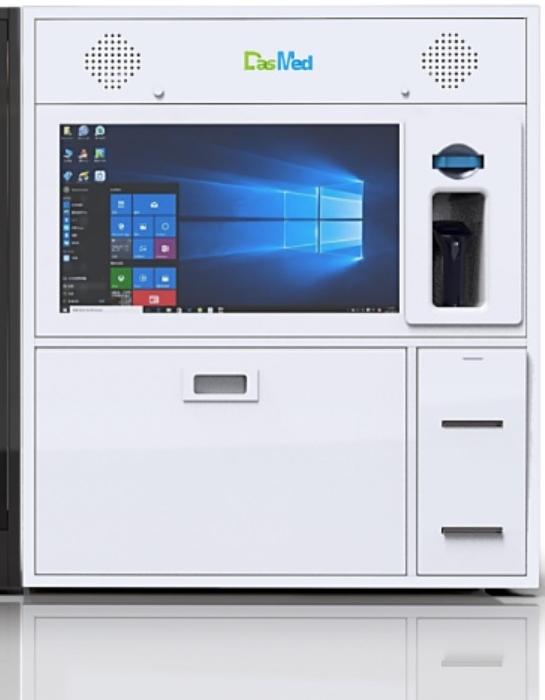

手术室护士数字工作站 -以物联网技术为基础，根据手术实际业务场景，建立高效数字交互系统
手术室全能控制终端
DsNed
2021-1227 册-095236
手术室电脑
柜/记录台
十
作业工具
PDA/ 扫码枪/
C
打印机/电脑
根据手术业务场景，以物联网技术为基础，实现手术场所控制、环境监测、数字化业务等全能巡回护士交互控制体系，
代替传统手术室的控制面板/电脑柜/和数字化控制终端

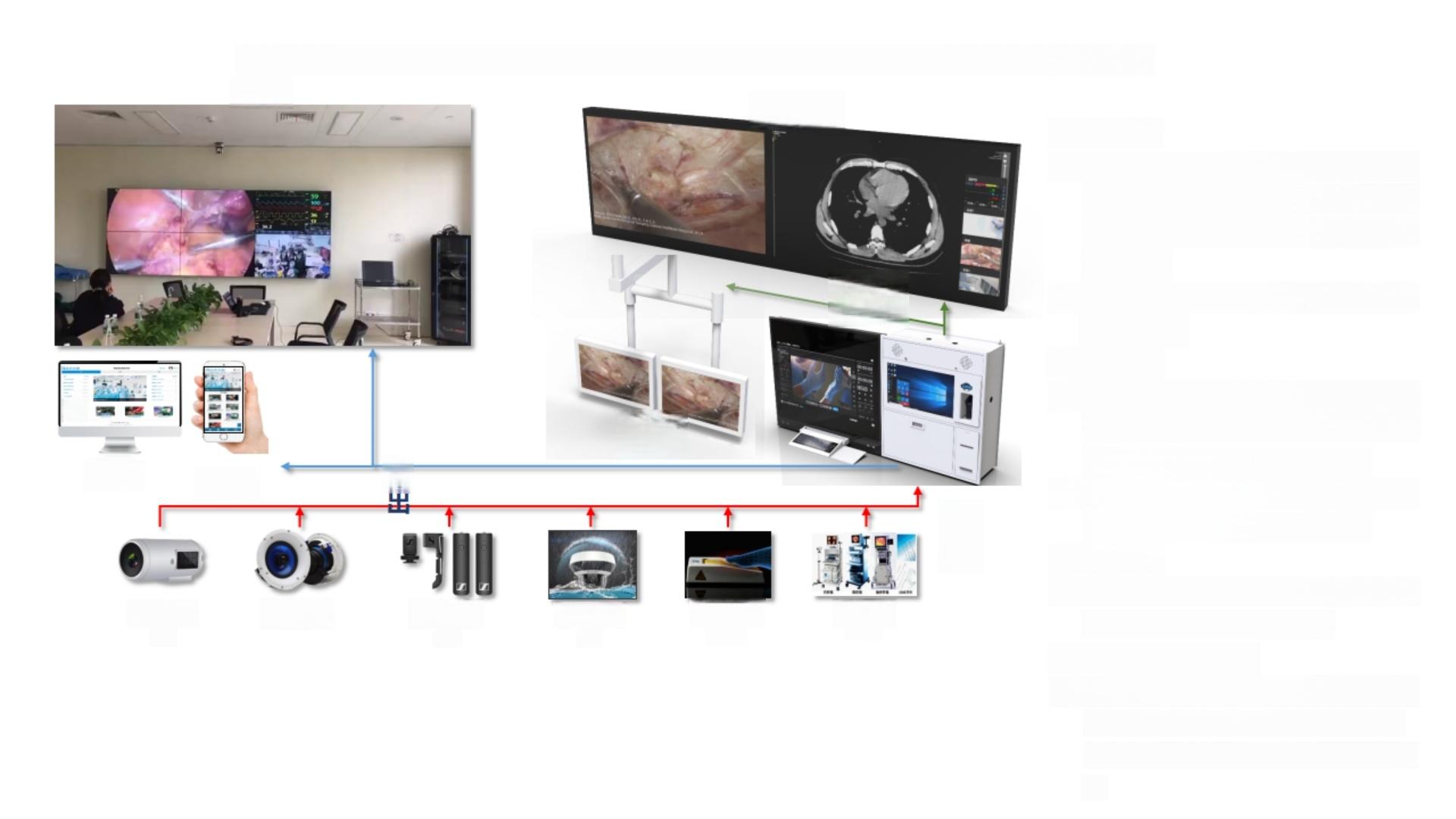

手术室护士数字工作站-提供数字影像扩展能力，无缝实现传统的4K超高清数字化手术室功能
示教室
墙面扩展屏
> 转播控制
> 手术室需转播的音、视频集中控制，分配
传输到会议室(示教室)。会议室(示教
室)的音、视频也同样集中后分配传输到
每个术间。
预留管控中心具备互联网直播，手机直播
等业务接口。
> 院内转播
> 每间手术室、诊疗室在管控中心调配下转
播到主要报告厅、会议室，信号传输应无
压缩、无延时，保持原生影像画质。
> 在需要转播的地点可以通过院内网络，与
手术室、诊疗室双向传输对讲讨论。
> 全程录制
> 手术全程双向音频、设备视频、手术视频
录制存储，设置权限访问学习。
> 86寸数字化示教黑板
> 正面显示为平面普通黑板，可以在上面用 各种笔书写，支持普通粉笔、液态水笔、
无尘粉笔书写，使示教室能够得到充分利
用
